Introdução aos protocolos de comunicação comuns para fãs da CE: RS485, CAN FD e LIN

Introdução aos protocolos de comunicação comuns para os fãs da CE

Os ventiladores modernos de Comutamento Eletrônico (EC) dependem cada vez mais de protocolos de comunicação robustos para controle e monitoramento precisos. A escolha do protocolo impacta significativamente o custo, o desempenho e a complexidade do sistema. Este documento fornece uma comparação clara dos três protocolos predominantes: RS485, CAN FD e LIN, para auxiliar na seleção de aplicações HVAC.

Resumo Executivo: Seleção de Protocolo em um relance

Análise detalhada do protocolo & recomendações

1. RS485: O custo-benefício "Workhorse"

• O que é: Um barramento de comunicação serial industrial universal, oferecendo melhor imunidade a ruído do que o UART padrão.

• Uso típico em fãs:

• Controle: Envie comandos PWM para regulação de velocidade (via sinal analógico de 0-10V ou instruções Modbus).

• Leitura: Pegue parâmetros básicos como RPM, temperatura e códigos de falha (suficientes para dados pequenos e raros).

• Vantagens chave:

• Custo muito baixo (chips transceptores baratos).

• Fiação simples (requer apenas um par trançado).

• Suporta redes de mestre único e escravo múltiplo (requer atribuição de endereço manual).

• Limitações:

• Baixa velocidade (normalmente até 115,2 kbps), pode ficar congestionada com vários nós.

• Falta arbitragem embutida; colisões requerem retransmissão baseada em software.

• Nossa recomendação:

  ✅Escolha quando:O orçamento é uma restrição primária, controlando apenas 1-2 ventiladores, e não há necessidade de troca de dados em tempo real de alta frequência (por exemplo, unidades de ventilação residenciais).

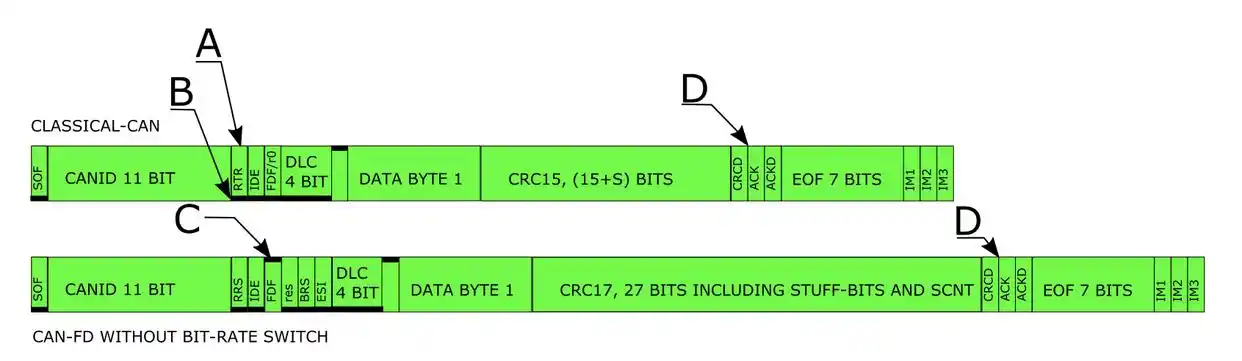

2. PODE FD: O "All-Rounder" de alto desempenho (⭐️ Escolha principal para sistemas complexos)

• O que é: Uma versão aprimorada do protocolo CAN, servindo como um barramento central em aplicações automotivas e industriais.

• Uso típico em fãs:

• Controle coordenado de vários ventiladores (por exemplo, controle de velocidade sincronizado no sistema HVAC de um veículo).

• Transmissão em tempo real de grandes conjuntos de dados para diagnósticos, como extração de corrente, métricas de vibração e temperatura.

• Vantagens chave:

• Vantagem significativa da velocidade: A fase de dados suporta velocidades até8 Mbps(2-4 Mbps é comum na prática), tornando-o mais de 20x mais rápido do que as configurações RS485 típicas.

• Imunidade de ruído superior: A sinalização diferencial e as verificações robustas de CRC tornam-no excepcionalmente estável, mesmo em ambientes eletricamente ruidosos perto de motores.

• Arbitragem Não Destrutiva: Suporta 100 nós com mensagens baseadas em prioridade, eliminando colisões de dados.

• Limitações:

• Custo mais alto (os transceptores são mais caros que o RS485).

• O desenvolvimento requer familiaridade com a pilha de protocolo CAN.

• Nossa recomendação:

  ✅Escolha quando:A aplicação exige alto desempenho em tempo real, coordenação multiventilador e deve operar em ambientes eletromagnéticos agressivos (por exemplo, resfriamento de bateria de veículo elétrico, controle de ventilador de linha de produção industrial).

3. LIN: O Protocolo "Amigável ao Orçamento" no veículo (⚠️ Nota: Não é o mesmo que um protocolo proprietário "LINK")

• O que é: Um protocolo de comunicação serial de baixo custo projetado para sensores e atuadores automotivos de baixo custo. Normalmente opera como umBarramento subsidiário, Dependendo de um nó mestre (por exemplo, um módulo de barramento CAN).

• Uso típico em fãs:

• Controlando ventiladores simples e de baixa potência dentro da cabine do veículo (por exemplo, ventilação do assento, pequenos ventiladores de resfriamento).

• Usado principalmente para enviar comandos simples de ligar/desligar ou de nível de velocidade; não é adequado para feedback de dados complexo.

• Vantagens chave:

• Custo extremamente baixo (comunicação de fio único, custo de chip ~ 1/10 de RS485).

• Fiação mínima (fio único mais terra).

• Limitações:

• Velocidade muito baixa (<20 kbps), Com um máximo de 8 bytes por quadro.

• Nenhuma tolerância de falha interna; o segmento inteiro falha se o nó mestre não funcionar bem.

• Nossa recomendação:

  ✅Escolha quando:O aplicativo é para ventiladores auxiliares de baixo volume de dados sensíveis ao custo dentro de veículos (por exemplo, pequenos ventiladores perto de luzes de leitura).Nunca use-o para sistemas críticos de controle primário.

Lógica de Conclusão e Seleção Final

A escolha ideal para o seu aplicativo de ventilador EC depende de equilibrar cuidadosamente os requisitos de desempenho em relação às restrições de orçamento e complexidade.

• Para configurações simples e conscientes do orçamento→RS485É a escolha pragmática.

• Para desempenho, confiabilidade e prova de futuro→PODE FDÉ a solução superior e recomendada, especialmente para sistemas primários industriais ou automotivos.

• Para ventiladores auxiliares não críticos e de dados baixos em veículos→LINÉ uma opção viável e econômica.
