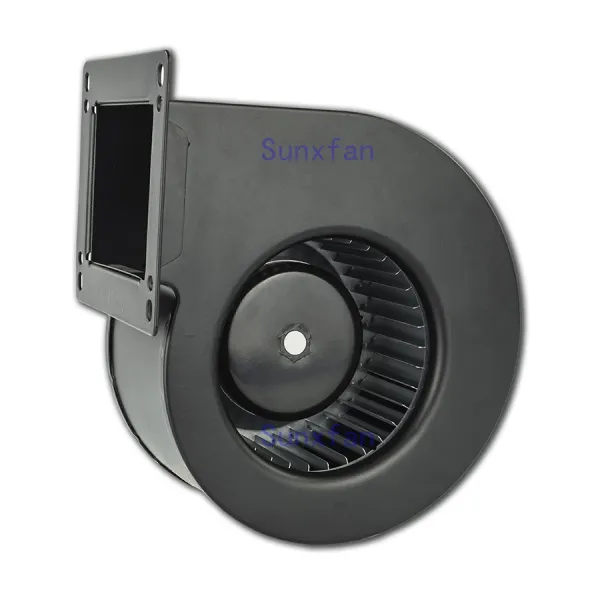

Princípio de funcionamento do ventilador centrífugo

O princípio de funcionamento do ventilador centrífugo baseia-se principalmente no princípio da conversão de energia cinética em energia potencial, acelerando o gás através do impulsor rotativo de alta velocidade, e, em seguida, desacelerando e mudando a direção do fluxo, de modo que a energia cinética seja convertida em energia potencial (pressão). O seguinte é uma explicação detalhada do princípio de funcionamento dos ventiladores centrífugos:

Fluxo de trabalho

Rotação do impulsor:

Quando o motor liga, ele aciona o impulsor para começar a girar em alta velocidade.

Aceleração do gás:

O gás entra no impulsor axialmente e é acelerado entre as lâminas conforme o impulsor gira.

Conversão de energia cinética em energia potencial:

O gás acelerado é jogado para fora do centro do impulsor e no difusor. No difusor, a direção do fluxo do gás muda e a área da seção do gasoduto aumenta, resultando na desaceleração do gás. Essa desaceleração converte energia cinética em energia de pressão.

Fluxo contínuo:

Quando o gás no impulsor é descarregado, o centro do impulsor forma uma pressão negativa, e o gás externo é pressionado no impulsor sob a ação da pressão atmosférica, formando um fluxo de ar contínuo.

Ação de construção e componente

Impulsor:

É o componente mais crítico no ventilador centrífugo, e sua rotação produz força centrífuga e acelera o gás. A forma, tamanho e número de lâminas do impulsor têm uma grande influência no desempenho do ventilador.

Caso:

Circa o impulsor para fornecer um canal para o fluxo de gás. A forma do alojamento é projetada para facilitar a desaceleração do gás e a conversão de energia de pressão.

Difusor:

Atrás do impulsor, mudando a direção do fluxo de gás e a área da seção do gasoduto, o gás é desacelerado e a energia cinética é convertida em energia de pressão.

Entrada e saída de ar:

A entrada de ar geralmente está localizada na posição axial do ventilador para inalar gás; A saída está localizada na posição radial do ventilador e é usada para descarregar o gás pressurizado.

Motor:

Fornece energia ao impulsor para fazê-lo girar em alta velocidade.

Características operacionais

Relação de pressão e fluxo:

Quando a velocidade de rotação é constante, a curva teórica de fluxo de pressão do ventilador centrífugo deve ser uma linha reta. No entanto, devido a perdas internas, a curva característica real é curva.

Influência da temperatura e densidade da entrada:

A pressão gerada pelo ventilador centrífugo é muito afetada pela mudança da temperatura ou densidade do ar de entrada. Para um determinado volume de admissão, a temperatura de admissão mais alta (a densidade do ar mais baixa) produz a pressão mais baixa.

Eficiência e regulação:

Ajustar a velocidade do ventilador pode eliminar a perda de estrangulamento e garantir que o ventilador sempre funcione na zona de alta eficiência, economizando muito energia.

Em resumo, o princípio de funcionamento do ventilador centrífugo é gerar força centrífuga através da rotação de alta velocidade do impulsor, acelerar o gás, e converter a energia cinética em energia de pressão através do difusor, de modo a alcançar o fluxo contínuo e pressão do gás.
