Visão geral dos fãs da CE: O que é um fã da CE?

EC significa Comutado Eletronicamente, que combina tensões CA e CC para obter uma mudança de fase perfeita entre as duas tensões.

O motor funciona com tensão CC e pode ser alimentado por uma fonte monofásica 230VAC ou 380VAC trifásica. O motor contém o circuito de controle de conversão de tensão dentro do motor.

A parte não rotativa do motor (estator) é estendida para abrir espaço para a placa de circuito elétrico, que inclui a conversão de energia CA para CC, bem como o controlador.

Nosso motor EC (comutado eletronicamente) é um motor do tipo rotor externo síncrono de ímã permanente trifásico sem Hall (abreviação de PMSM). No circuito de comutação, a tensão CA é convertida em tensão CC pelo comutador.

A posição do motor depende da tensão fornecida através do módulo inversor (semelhante ao princípio dos conversores de frequência).

As placas de circuito EC diferem dos conversores de frequência porque decidem como fornecer corrente (comutação) para as fases do motor no estator com base na posição, direção de rotação e valores padrão.

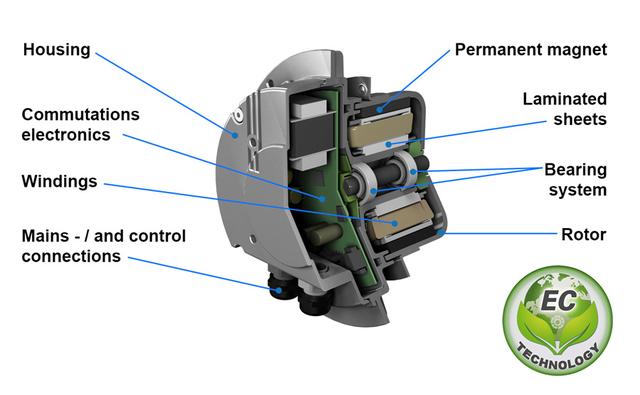

Diagrama da estrutura do motor do rotor externo EC

Os ímãs permanentes no rotor geram o campo magnético necessário para a operação de carga total. Isso permite alta eficiência, baixo ruído e controle contínuo de velocidade do motor. O flange de montagem no rotor é usado para montagem do impulsor. Dependendo do tipo de motor, a caixa de terminais está equipada com uma conexão de parafuso de cabo ou um cabo de conexão para facilitar a conexão rápida. Dependendo da área de aplicação, funções de controle adicionais (como controle de pressão constante, controle de fluxo de volume, controle de temperatura) podem ser adotadas.

Os motores DC convencionais têm um alojamento que contém todos os componentes, como escovas de carbono, comutador, rolamentos, armadura com enrolamentos, etc. Eles são dispostos um após o outro. Com os componentes do motor EC, mais espaço é economizado e coletores e escovas de carbono não são necessários. Como resultado, o motor é significativamente mais curto e, portanto, tem vantagens em termos de tamanho e operação silenciosa durante a instalação.

Comparado com os motores convencionais, o custo de investimento dos ventiladores EC é um pouco maior, mas devido ao baixo consumo de energia e aos baixos custos de instalação (não é necessário controle de transformador, conversor de frequência ou controle de ângulo de fase), eles podem ser amortizados principalmente no menor tempo de operação.

Sob os atuais requisitos ambientais do pico de carbono, nossos fabricantes domésticos de motores e ventiladores estão constantemente subindo e fazendo contribuições reais para o belo futuro das águas verdes e montanhas verdes em todo o mundo!
