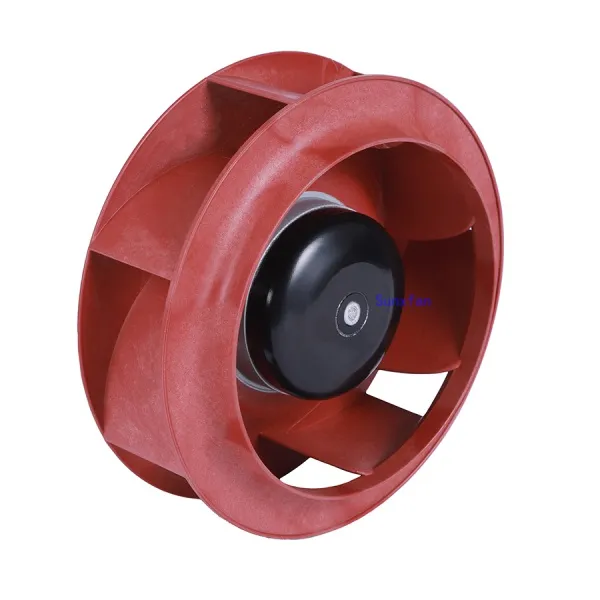

Rotor centrífugo fan_externo inclinado para trás (para trás, dobrado para trás)

Ventilador centrífugo inclinado para trás do rotor externo:

A diferença entre ventiladores centrífugos inclinados para frente e ventiladores centrífugos inclinados para trás está no tamanho do ângulo de saída de ar das pás do ventilador. Quando o ângulo de saída de ar é maior que 90 graus, é chamado de ventilador centrífugo inclinado para a frente e, quando é inferior a 90 graus, é chamado de ventilador centrífugo inclinado para trás.

Quando o tamanho e a velocidade do ventilador centrífugo são os mesmos, quanto maior o ângulo de saída de ar, maior a pressão gerada, portanto, a vantagem do ventilador centrífugo inclinado para a frente sobre o ventilador centrífugo inclinado para trás é que a pressão total é maior. No entanto, a pressão dinâmica do ventilador centrífugo inclinado para a frente é responsável por uma maior proporção da pressão total, a velocidade do fluxo de ar é alta e a perda quando convertida em pressão estática é maior, portanto, a eficiência não é tão alta quanto o tipo inclinado para trás.

Como a entrada e a saída de ar estão a 90 graus, é muito conveniente usar em armários elétricos ou cenas montadas na parte superior. De: SunxFan
